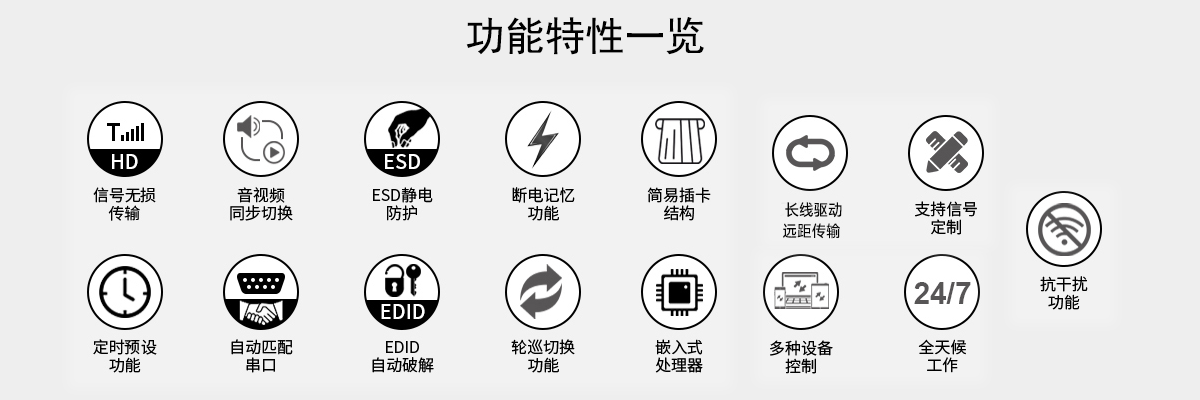

机箱型号

2U

4U

8U

14U

28U

物理规格

宽(W)

440mm

440mm

440mm

440mm

440mm

高(H)

90mm

175mm

353mm

620mm

1242mm

深(D)

350mm

350mm

350mm

350mm

350mm

使用环境

工作温度

0°C~40°C

存储温度

-10°~60°C

相对湿度

10%~90%

技术参数

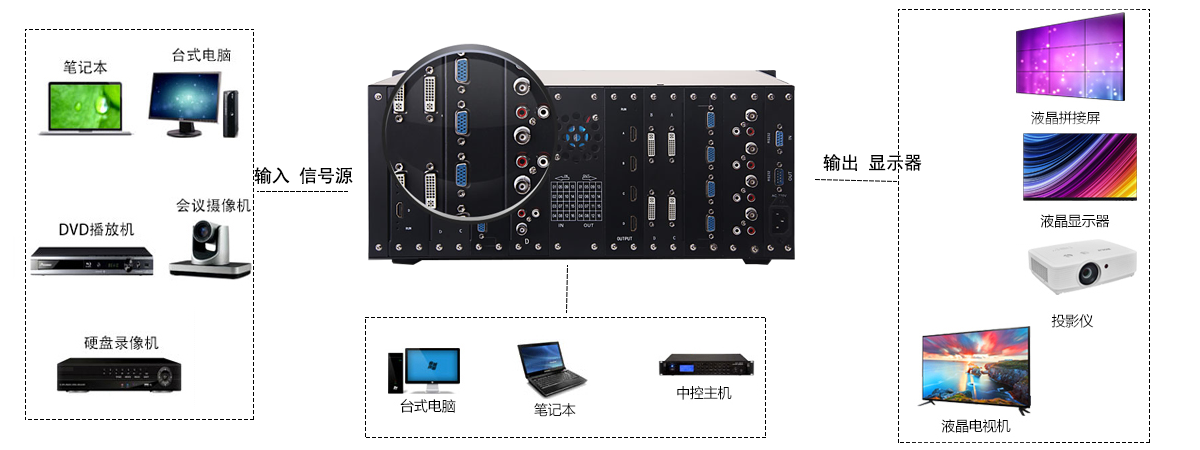

输入输出规模

8×8

16×16

40×40

72×72

160×160

降温

风扇主动降温

机架安装

19英寸标准机柜，带有安装配件

平均故障间隔时间（MTBF）

30000小时

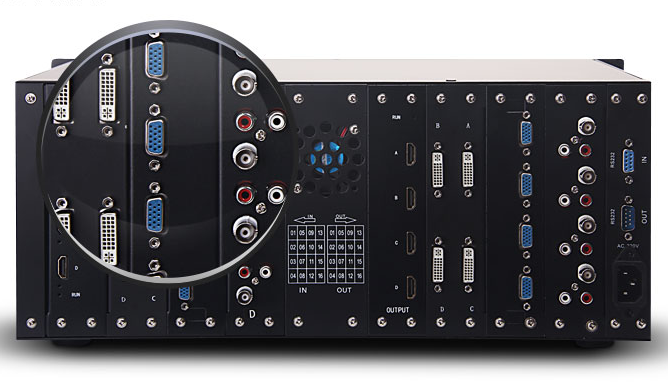

音视频输入板卡

CVBS音视频输入卡

信号格式

CVBS符合音频/模拟音频

物理接口

视频：BNC×4

音频：3.5mm

最高分分辨率

720×480(NTSC)

720×576（PAL）

视频制式

PAL/NTSC/SECAM

最大传输距离

100米

VGA音视频输入卡

信号格式

RGBHV/模拟音频

物理接口

视频：15针D-sub（DB15/DE-15F）×4个

音频：3.5mm×4个

最高分辨率RGB同步类型

1920×1080（向下兼容其他常见分辨率）

分离同步

最大传输距离

20米，推荐使用专业认证线材

DVI音视频输入卡

信号格式

DVI视频

物理接口

视频：24针/DVI/母接头（仅接收DVI-D信号）×4

音频：3.5mm（转接线）×4个

最高分辨率

1920×1080（向下兼容其他常见分辨率）

传输距离

15米，推荐使用专业认证线材

HDMI音视频输入卡

信号格式

HDMI1.3/嵌入数字音频

物理接口

视频：HDMITypeA×4个

最高分辨率

1920×1080（向下兼容其他常见分辨率）

HDCP

支持

最大传输距离

15米，推荐使用专业认证线材

SDI输入板卡

物理接口

BNC母座X4

特性

SDI输入卡，支持SD/HD SDI信号，兼容3G SDI信号，支持4通道SDI信号输入，支持最大分辨率1920x1080

音视频输出板卡

CVBS音视频输入卡

信号格式

CVBS符合音频/模拟音频

物理接口

视频：BNC×4

音频：3.5mm

最高分分辨率

720×480(NTSC)

720×576（PAL）

视频制式

PAL/NTSC/SECAM

最大传输距离

100米

VGA音视频输出卡

信号格式

RGBHV/模拟音频

物理接口

视频：15针D-sub（DB15/DE-15F）×4个

音频：3.5mm×4个

最高分辨率RGB同步类型

1920×1080（向下兼容其他常见分辨率）

分离同步

最大传输距离

20米，推荐使用专业认证线材

DVI音视频输出卡

信号格式

DVI视频

物理接口

视频：24针/DVI/母接头（仅接收DVI-D信号）×4

音频：3.5mm（转接线）×4个

最高分辨率

1920×1080（向下兼容其他常见分辨率）

传输距离

15米，推荐使用专业认证线材

HDMI音视频输出卡

信号格式

HDMI1.3/嵌入数字音频

物理接口

视频：HDMITypeA×4个

最高分辨率

1920×1080（向下兼容其他常见分辨率）

HDCP

支持

最大传输距离

15米，推荐使用专业认证线材

SDI输出板卡

物理接口

BNC母座X4

特性

SDI输入卡，支持SD/HD SDI信号，兼容3G SDI信号，支持4通道SDI信号输入，支持最大分辨率1920x1080
