产品介绍

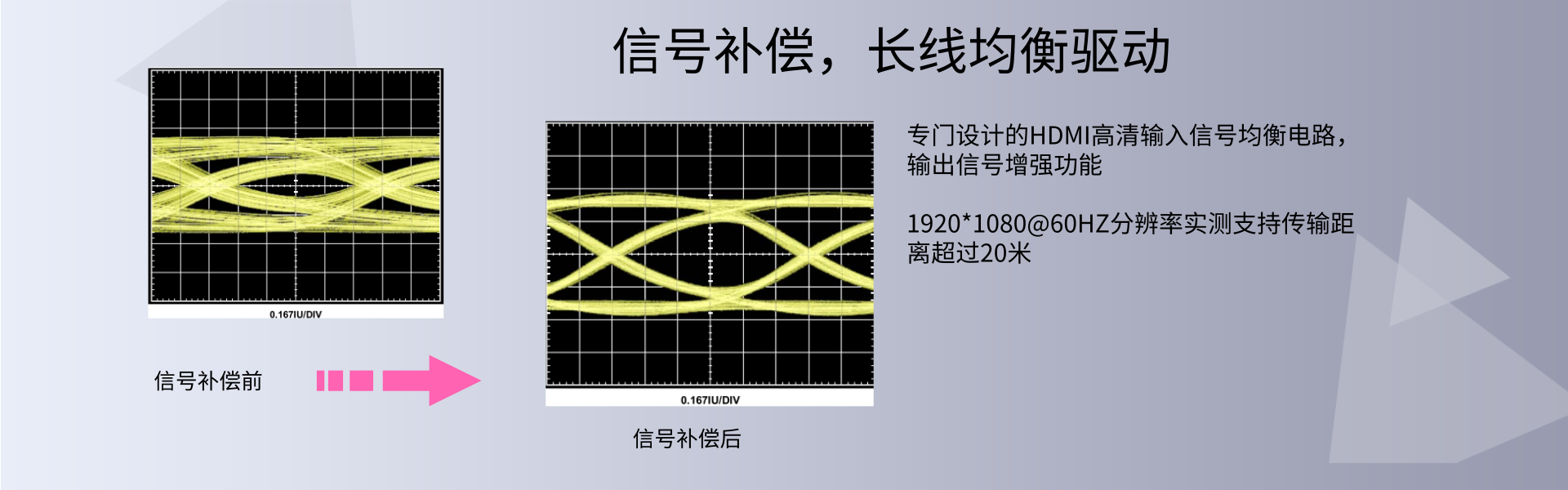

信号补偿，长线均衡驱动



专门设计的HDMI高清输入信号均衡电路，输出信号增强功能，1920*1080@60HZ分辨率实测支持传输距离超过20米；

音视频同步切换，单独音频分离（选配）



切换视频的时候音频同步联动切换；如果你需要单独分离HDMI内含的音频信号，我们有带音频分离的板卡可以选择，分离的音频信号采用3.5mm标准接口，直连音箱。

自带中控功能，软件在控制矩阵的同时支持控制大屏开关机



我们的矩阵主机标配两个独立RS232串口，标注为RS232 OUT的串口既可以转发电脑指令，也可以自主输出拼接屏控制指令；内置几十种不同厂家的拼接屏控制协议，在不增加硬件的情况下，直接控制拼接屏开关机，拼接，解拼。用我们的矩阵控制软件，你甚至可以丢掉拼接屏的控制软件；

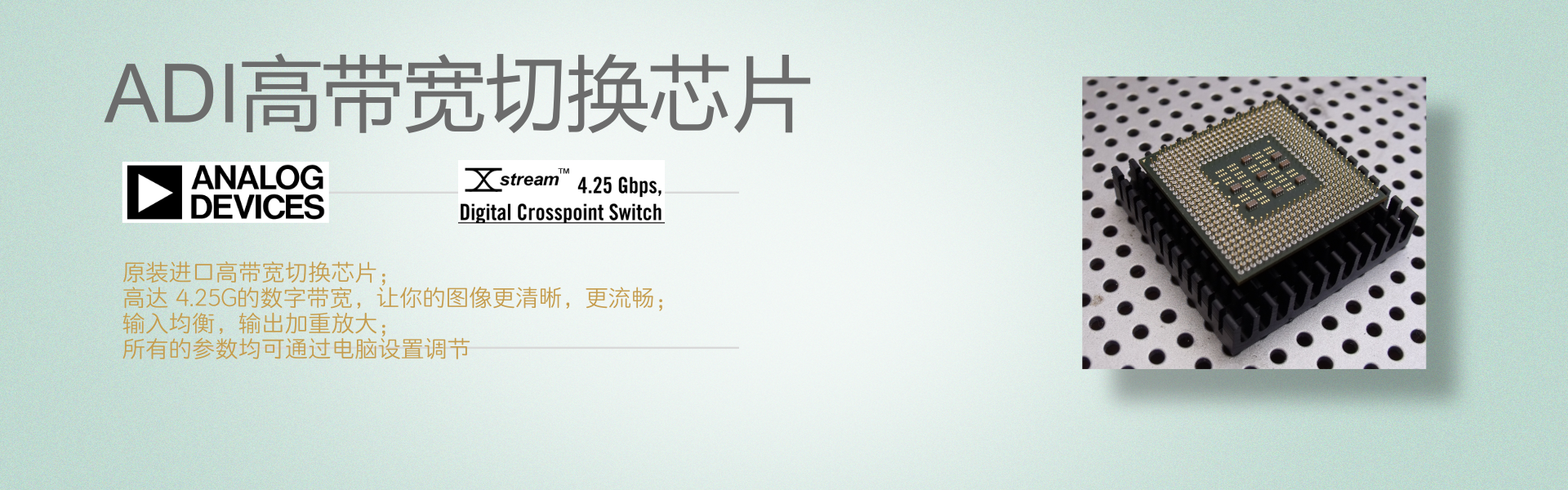

X-STREAM技术，工业级高带宽切换芯片



交叉点切换开关我们选择原装进口高带宽切换芯片；高达4.25G的数字带宽，让你的图像更清晰，更流畅；输入均衡，输出加重放大；所有的参数均可通过电脑设置调节；

支持EDID复制，无需电脑参与



HDMI矩阵主机支持EDID同步复制功能，无需电脑参与，通过菜单即可控制复制显示设备的EDID信息到对应的输入端口；解决某些图像显示不到边或者花屏问题；

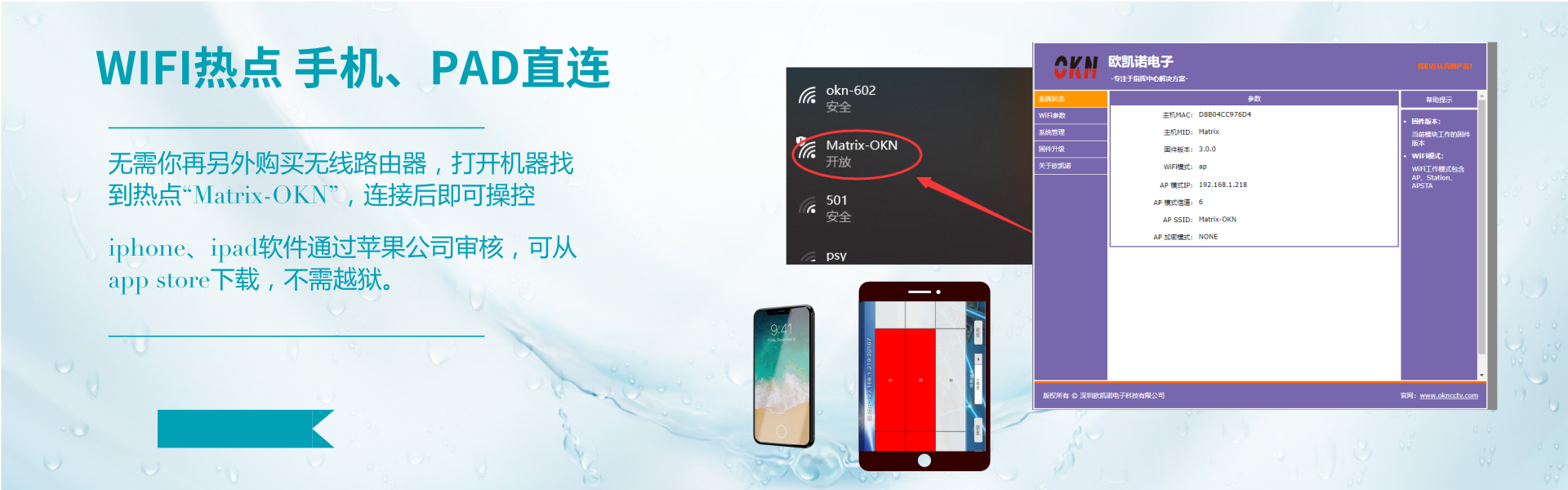

内置wifi热点，手机、PAD连接直接控制（选配）



矩阵主机自带WIFI热点，打开手机找到WIFI热点“Matrix-OKN”,连接成功即可对矩阵进行操作；iphone、Ipad系统可以在苹果app store搜索“高清矩阵控制”直接下载，无需越狱。

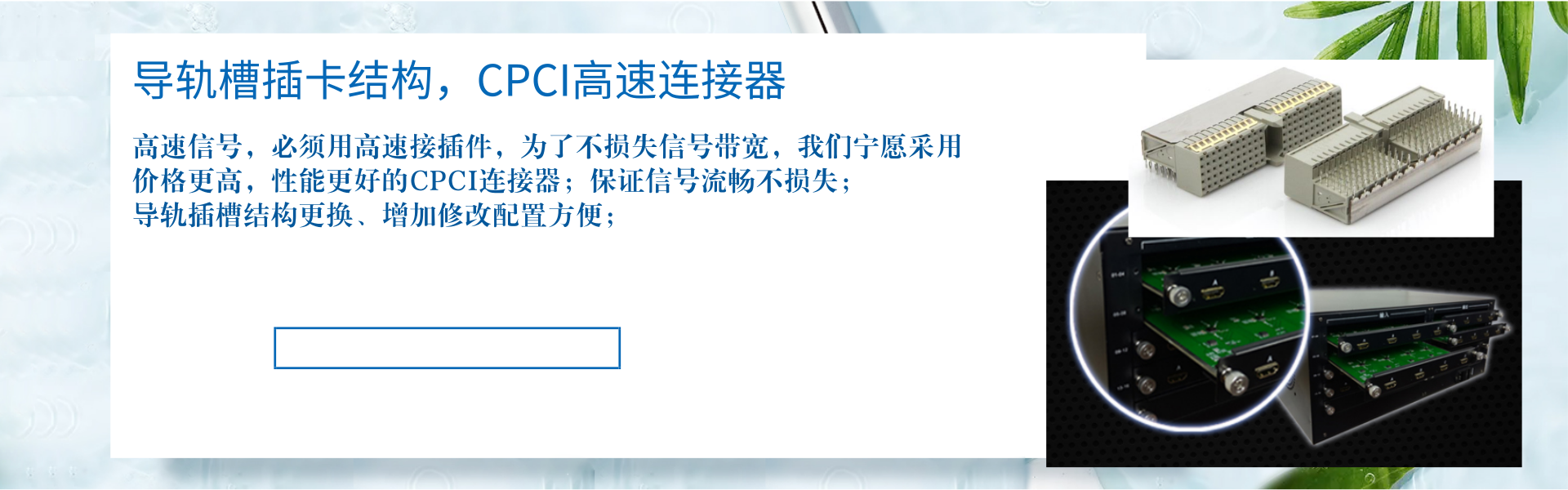

导轨槽插卡结构，CPCI高速连接器



高速信号，必须用高速接插件，为了不损失信号带宽，我们采用价格更高，性能更好的CPCI连接器；保证信号流畅不损失；导轨插槽结构增加、修改配置只需要更换对应的板卡即可，方便快捷

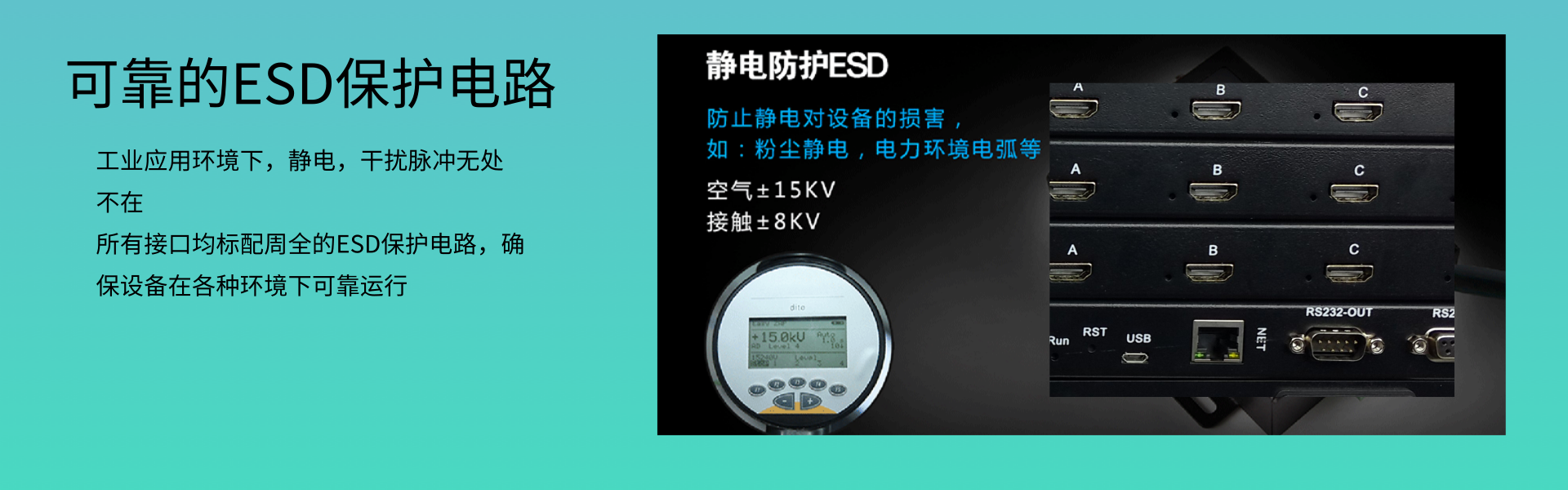

可靠的ESD保护电路



HDMI接口支持热插拔，在工业应用环境下，静电，干扰脉冲无处不在，可靠的ESD保护电路就非常重要，我们没有因为节省成本而去掉ESD保护电路，所有接口均标配周全的ESD保护电路，确保设备在各种环境下可靠运行。

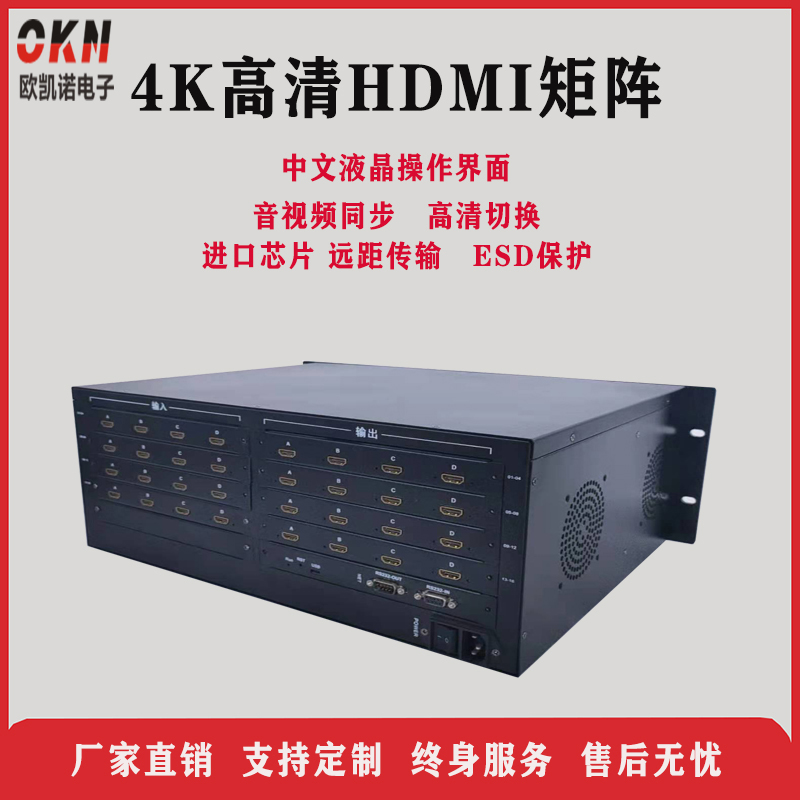

HDMI8501系列矩阵





规格参数

通用参数







文件下载







知识问答



机箱型号		2U	4U	8U	14U	28U
物理规格	宽(W)	440mm	440mm	440mm	440mm	440mm
	高(H)	90mm	175mm	353mm	620mm	1242mm
	深(D)	350mm	350mm	350mm	350mm	350mm
使用环境	工作温度	0°C~40°C
	存储温度	-10°~60°C
	相对湿度	10%~90%
技术参数	输入输出规模	8×8	16×16	40×40	72×72	160×160
降温	风扇主动降温
机架安装	19英寸标准机柜，带有安装配件
平均故障间隔时间（MTBF）	30000小时



协议	HDMI 1.3a的标准，HDMI 1.4的协议,HDCP 1.3的协议，DVI 1.0的协议
像素带宽	165MHz，全数字
接口带宽	2.25Gbps，全数字(总共6.75Gbps,每种颜色是2.25Gbps)
位时钟抖动（Clock Jitter）	＜0.15Tbit
位上升时间（Risetime）	＜0.3Tbit（20%-80%）
位下降时间（Falltime）	＜0.3Tbit（20%-80%）
最大传输延时	5nS（±1nS）
切换速度	50nS(最长时间)
接口	HDMI-D母接口
输入EDID	EDID现场可擦写
阻抗	50Ω
最大直流偏置误差	15mV
建议最大输入距离	小于35米，在1600×1200@60时（推荐使用验证过的HDMI专用线材,如Molex×TM线材）
串行控制接口	RS-232,9针母 D型接口 2=TX，3=RX，5=GND
波特率与协议	波特率：9600，数据位：8位，停止位：1位，无奇偶校验位
以太网控制协议	TCP/IP UDP
电源	100VAC~240VAC,50/60Hz，国际自适应电源
功率	30W-50W
标准配件	说明书、电源线、控制线、控制软件、合格证、保修卡

技术参数
